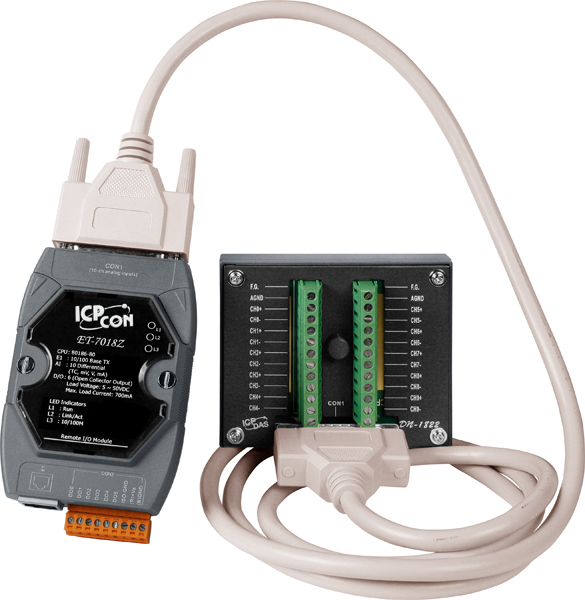

ET-7018Z-G/S2

ET-7018Z to ethernetowy moduł we/wy, posiadający wbudowany web serwer umożliwiający konfigurację i kontrolę we/wy poprzez przeglądarkę internetową. Dzięki temu użytkownik nie musi posiadać wiedzy z zakresu programowania czy HTML. ET-7018Z zapewnia użytkownikom łatwy dostęp wszędzie i zawsze. Dodatkowo ET-7018Z obsługuje protokół Modbus/TCP, dzięki czemu obsługuje oprogramowanie SCADA.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Product specification
CPU
CPU	80186 CPU (80MHz)
SRAM	512K Bytes
Flash Memory	512K Bytes
EEPROM	16K Bytes
Dual Watchdog	Yes
Communication
Ethernet Port	10 / 100 Base-TX (With Link, Activity LED Indicator) Automatic MDI/MDI-X
Analog Input
Input Channels	10 Differential
Input Type	+/-15 mV, +/-50 mV, +/-100 mV, +/-500 mV, +/-1 V, +/-2.5 V +/-20 mA, 0~20 mA, 4~20 mA (Requires Optional External 125 Ohms Resistor) Thermocouple (J, K, T, E, R, S, B, N, C, L, M, LDIN43710)
Resolution	16-bit
Sampling Rate	10 samples/Sec. total
Accuracy	+/-0.1% or better
BandWidth	15.7 Hz
Zero drift	+/-0.5 V/C
Span drift	+/-25 ppm/C
Input Impedance	>300K Ohms
Common Mode Rejection	150 dB min.
Normal Mode Rejection	100 dB
Open Thermocouple Detection	Yes
Individual Channel Configuration	Yes
Temperature outputs consistency	Yes
Stable temperature output in the field	Yes
Over Voltage Protection	240 Vrms
ESD Protection	4kV Contact for each terminal, and 8KV Air for random point
EFT Protection	4kV for Power
Digital Output
Output Channels	6 (Sink)
Output Type	Isolated Open-Collector
Max Load Current	700mA/Channel
Load Voltage	5 ~ 50 VDC
DB-1820
Wire Strip Length	4~5 mm
Wire Range	16~24 AWG
2 Way Isolation
Ethernet	1500V DC
AI and DO	2500V DC
Mounting
Din Rail Mount	Yes
Wall Mount	Yes
LED Display
LED Display	L1 LED as Run indicator, L2 LED as Link/Act indicator, L3 LED as 10/100M indicator
Power Requirements
Protection	Power reverse polarity protection
Required Supply Voltage	10 VDC ~ 30 VDC (non-regulated)
Power consumption	0.09 A/24 VDC
Environment
Operating Temperature	-25C to +75C
Storage Temperature	-30C to +80C
Relative Humidity	5 to 90% RH, non-condensing
Dimensions
Dimensions( W x H x D)	123 mm x 72 mm x 35 mm

Cechy produktu:
Konwertery
Producent	ICPDAS
Interfejsy	Ethernet Termopara
Typ modułu	Moduł I/O
Cechy urządzenia	Panel WWW
Interfejsy sieciowe	10/100 TX
Rodzaj switcha	Nieświatłowodowe
I/O	Wejścia analogowe
Rodzaj modułu do wbudowania	Płytka rozszerzeń
