Modbus jest jednym z najpopularniejszych protokołów komunikacyjnych stosowanych w automatyce przemysłowej. Jednak nie wszystkie urządzenia szeregowe są w niego wyposażone. Niedogodnością takiej sytuacji jest trudność ich integracji w jedną sieć Ethernet pracującą na wspólnym i dobrze znanym protokole jakim jest Modbus TCP. Dzięki specjalnemu konwerterowi określanemu jako Gateway/Router Modbus typu I-7188En-MnUTCP, który jest mostem pomiędzy interfejsem szeregowym używającym dowolnego protokołu komunikacyjnego a Ethernetem z protokołem Modbus TCP uzyskuje się ujednolicenie systemu pod względem stosowanych w nim protokołów komunikacyjnych. W zależności lokalizacji konwertera należy zastosować jego wersję Gateway(-MGUTCP) lub Router(-MRUTCP). Dodatkową niebagatelną zaletą tego rozwiązania jest fakt iż w przypadku zastosowania w systemie oprogramowania typu SCADA wystarczy skorzystać wyłącznie z jednego drivera komunikacyjnego jakim jest właśnie Modbus TCP.
Najważniejsze cechy konwerterów rodziny I-7188En-MnUTCP:
Konfiguracja bez dodatkowego oprogramowania (TELNET, FTP).
Magnetyczna izolacja Ethernet 1,5 kV.
Interfejs szeregowy RS-232/485, maksymalna prędkość do 115,2 Kbps.
Protokoły: TCP, IP, ICMP, ARP, FTP, HTTP*.
Zabezpieczenie przeciw przepięciowe portów szeregowych.
Rejestrator danych o pojemności do 512KB. Pobieranie zarejestrowanych danych przez FTP.
Mini serwer WWW (HTTP) z podglądem/sterowaniem poszczególnych parametrów Modbus.
Przykładowe aplikacje: Poniżej przedstawiono kilka najbardziej typowych konfiguracji konwerterów Modbus.

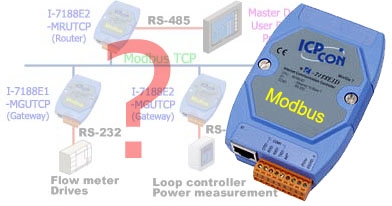

1. Urządzenia z interfejsem szeregowym komunikują się z Masterem poprzez sieć Ethernet, dzięki temu nie ma ograniczenia do 1200m jak w przypadku RS-485 oraz dodatkowo protokół komunikacyjny urządzenia szeregowego jest konwertowany na standard Modbus TCP. W takiej konfiguracji w jednej sieci może pracować do 64 modułów I-7188En-MGUTCP (Gateway) z których każdy może jednocześnie obsługiwać do 24 połączeń TCP od I-7188En-MRUTCP (Router) lub innych urządzeń typu Modbus TCP Master. Podłączenie większej liczby urządzeń dostępne jest jako opcja.
2. Komputery PC oraz większość nowych sterowników PLC mają już zaimplementowany protokół Modbus TCP. I-7188En-MRUTCP (Router) umożliwia włączenie do sieci tradycyjnych urządzeń szeregowych. Liczba konwerterów I-7188En-MRUTCP zastosowanych w jednym systemie może być nieograniczona. Jednak z uwagi na praktyczne możliwości ich wykorzystania należy mieć na uwadze iż konwertery I-7188En-MGUTCP (Gateway) są w stanie obsłużyć do 24 jednoczesnych połączeń TCP z Masterów Modbus TCP.
3. W przypadku gdy HMI (Human Machine Interface = Panel Operatorski) lub inne urządzenie z interfejsem szeregowym pracującym w nietypowym protokole komunikacyjnym chcemy połączyć z urządzeniami typu Slave z Modbus TCP, I-7188En-MRUTCP jest idealnym rozwiązaniem. W ten sposób można podłączyć do 64 urządzeń Slave do jednego I-7188En-MRUTCP. Podłączenie większej liczby urządzeń dostępna opcjonalnie.
Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.
Konstrukcja mechaniczna
Rodzaj montażu
Moduł zewnętrzny
Interfejs Ethernet
Ethernet
Interfejs
Ethernet 10BaseT
Złącze
RJ45
Protokół
Modbus TCP Slave - obsługa do 24 jednoczesnych połączeń od Modbus Master TCP.
