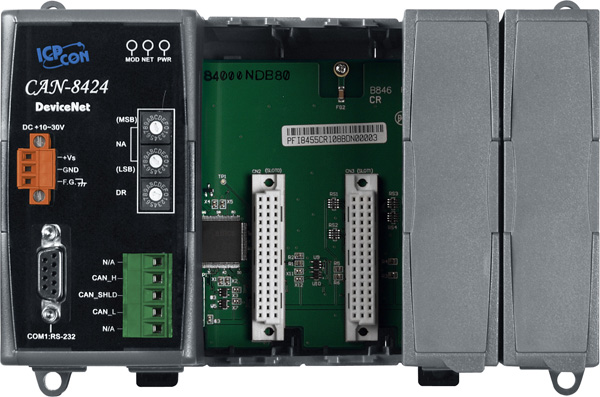

CAN-8424 (I-8420)

DeviceNet to jedyne w swoim rodzaju protokoły sieciowe bazujące na sieci CAN i wykorzystywane głównie w sieciach wbudowanych w wielu różnych gałęziach przemysłu. DeviceNet to sieć łącząca proste urządzenia przemysłowe z urządzeniami bardziej zaawansowanymi np. kontrolerami. Umożliwia bezpośrednią wymianę danych w trybie peer-to-peer w sposób zorganizowany i deterministyczny.

CAN-8424 daje użytkownikowi szeroką kontrolę nad wymiana danych i ochroną systemu. Dzięki specjalnemu oprogramowaniu, użytkownik może skonfigurować i stworzyć plik EDS dedykowany konkretnemu modułowi we/wy dołączonemu do urządzenia. Dzięki temu podłączenie kontrolera do sieci DeviceNet jest jeszcze łatwiejsze.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Product specification
Hardware
CPU	80186, 80 MHz or compatible
SRAM/Flash/EEPROM	512 KB / 512 KB / 16 KB
NVRAM	31 bytes (battery backup, data valid for up to 10 years)
RTC (Real Time Clock)	Yes
Watchdog	Watchdog IC
Expansion Slot	4 slots
CAN Interface
Controller	NXP SJA1000T with 16 MHz clock
Transceiver	NXP 82C250
Channel number	1
Connector	5-pin screwed terminal block (CAN_L, CAN_SHLD, CAN_H, N/A for others)
Baud Rate (bps)	125 k, 250 k, 500 k
Transmission Distance (m)	Depend on baud rate (for example, max. 500 m at 125 kbps )
Isolation	3000 VDC for DC-to-DC, 2500 Vrms for photo-couple
Terminator Resistor	Jumper for 120 terminator resistor
Specification	ISO-11898-2, CAN 2.0
Protocol	DeviceNet Volumn I ver2.0, Volumn II ver2.0 Predefined Master/Slave Connection set
UART Interface
COM 1	RS-232 (For configuration)
COM 1 Connector	9-pin male D-Sub (DTE: RxD, TxD, RTS, CTS, DTR, DSR, RI, GND)
LED
Round LED	PWR LED, NET LED, MOD LED
Power
Power supply	Unregulated +10 ~ +30 VDC
Protection	Power reverse polarity protection, Over-voltage brown-out protection
Power Consumption	2.5 W
Mechanism
Installation	DIN-Rail
Dimensions	188mm x 132mm x 91mm (W x L x H)
Environment
Operating Temp.	-25 ~ 75 C
Storage Temp.	-30 ~ 80 C
Humidity	10 ~ 90% RH, non-condensing

Cechy produktu:
Konwerter
Komputer, Sterownik PLC
Moduł do wbudowania
Konwertery
Typ urządzenia ZigBee
Producent	ICPDAS
Typ modułu	Moduł I/O Moduł rozszerzeń PLC
Cechy urządzenia	Programowalny
Interfejsy	CAN
Inne	Drabinka PLC
Cechy urządzenia	Do wbudowania
Typ konwertera	Konwerter programowalny
