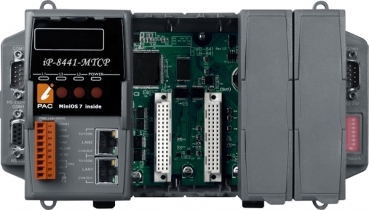

iP-8841-MTCP

P-8000-MTCP serii Modbus TCP I / O to moduł do aplikacji sterujących i monitoringu przemysłowego z obsługą Ethernet oraz portów szeregowych COM. Wspiera ponad 50 modułów I / O, w tym analogowe wejścia / wyjścia, cyfrowe wejścia / wyjścia, liczniki.

Jest przeznaczony do pracy w trudnych warunkach przemysłowych, więc urządzenie pracuje w szerokim zakresie zasilania (10 ~ 30 VDC), oraz szerokim zakresie temperaturowym (-25 ~ +75 ° C). Aby uprościć instalację i obsługę modułów I / O, zawiera wiele przydatnych funkcji, takich jak: autokonfiguracja, wskaźniki LED do informowania o błędach, podwójny watchdog, programowalny czas zasilania itp.

Modbus to znany protokół w branży automatyki przemysłowej i monitoringu. Wiele systemów SCADA, urządzeń HMI i PLC posiada wbudowany sterownik do obsługi protokołu Modbus. Poza tym, oferujemy również SDK dla różnych platform, takich jak Windows XP, Windows CE 5.0/6.0, Linux, MiniOS7. Dlatego urządzenie jest bardzo łatwe do zintegrowania.

Programiści mogą korzystać z kompilatorów C, w których mogą tworzyć 16 bitowe pliki wykonywalne w celu dostosowania oprogramowania. SDK oferuje bogate funkcje komunikacji Modbus, takie jak Modbus TCP Master / Slave, Modbus RTU Master / Salve, Modbus ASCII Master / Slave, itp.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Specification
System Software
OS	MiniOS7 (DOS-like embedded operating system)
Program Download Interface	RS-232 (COM1) or Ethernet
Programming Language	C language
Compilers to create.exe files	TC++ 1.01 TC 2.01 BC++3.1~5.2x MSC 6.0 MSVC++(before version 1.5.2)
CPU Module
CPU	80186 or compatible (16-bit and 80MHz)
SRAM	768K bytes
Flash	512K bytes (100,000 erase/write cycles) with Flash protection switch
Expansion Flash Memory	Micro SD socket (can support up to 2GB Micro SD card)
Dual Battery Backup SRAM	512K bytes (for 5 years data retain)
EEPROM	16 KB
NVRAM	31 bytes (battery backup, data valid up to 5 year)
RTC (Real Time Clock)	Provide second, minute, hour, date, day of week, month, year
64-bit Hardware Serial Number	Yes
Watchdog Timer	Yes (0.8 second)
NET ID	8-pin DIP switch to assign NET ID as 1 ~ 255
Communication Ports
Protocol	Modbus TCP Slave
	Modbus RTU/ASCII Slave
	Modbus TCP to RTU Gateway;
Ethernet Port	2x RJ45 10/100Base-TX Ethernet Controller (Auto-negotiating, Auto MDIX, LED indicator)
USB 1.1 (Client)	1(to update firmware)
COM 0	Internal communication with the high profile I-87K series modules in slots
COM 1	RS-232 (to update firmware) (RXD, TXD, and GND); Non-isolation
COM 2	RS-485 (D2+, D2-; self-tuner ASIC inside); 3000VDC isolation
COM 3	RS-232/RS-485 (RXD, TXD, CTS, RTS and GND for RS-232, Data+ and Data- for RS-485); Non-isolation
COM 4	RS-232 (RXD, TXD, CTS, RTS, DSR, DTR, CD, RI and GND); Non-isolation
SMMI
Digit LED Display	Yes, 5-digit
Programmable LED Indicators	3
Push Buttons	4
I/O expansion slots
Slot Number	8
Data Bus	8/16 Bits
Address Bus Range	2K for each slot
Mechanical
Dimensions (W x L x H)	255 mm x 132 mm x 111 mm
Installation	DIN-Rail or Wall Mounting
Operating Environment
Operating Temperature	-25°C to +75°C
Storage Temperature	-30°C to +85°C
Humidity	10 to 90% RH, non-condensing
Power
Input Range	+10V ~ +30V
Isolation	1KV
Redundant Power Inputs	Yes, with one power relay (1 A @ 24 VDC) for alarm
Capacity	30 W
Consumption	7.2 W

Cechy produktu:
Komputer, Sterownik PLC
Producent	ICPDAS
Dysk	Flash
Interfejsy	Ethernet
Cechy urządzenia	Programowalny Modbus
Szybkość procesora	Do 500MHz
Interfejsy sieciowe	10/100 TX
Porty szeregowe	RS-232 x2 RS-232 x3 RS-232 x4 i więcej
Cechy urządzenia	Do wbudowania
Rodzaj switcha	Nieświatłowodowe
Typ procesora	80186
Typ konwertera	Konwerter programowalny
