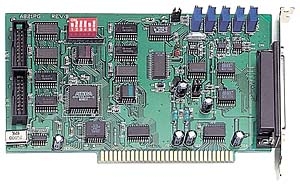

A-821PGL

12-bitowy multifunkcyjny adapter ISA(low gain), posiada 16 SE lub 8 różnicowych wejść analogowych i dwa 12-bitowe kanały wyjściowe.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Construction
Construction		ISA Board
Interface
Interface		ISA
Analog Input
Analog Input Channels	Total	16
	Single-ended	16
	Differential	8
Input Ranges	Bipolar, Voltage	-5...+5,-2.5...+2.5,-1.25...+1.25,-0.625...+0.625 V
Input Impedance	Voltage Inputs	10 GOhm
Input Capacity		6 pF
Max Input Overvoltage		35 V
AD Converter	Type	ADS774
	Resolution	12 bit
	Trigger Mode	Pacer,Software
Multiplexer	Channel Scan List	Soft
	Max Channel Scanning Rate, Multichannel	45 kHz
Amplifier	Gain	1,2,4,8
Data Transfer Modes		Software,Interrupt,DMA
Accuracy		0.01 %
Nonlinearity	Differential	-1...+1 LSB
Zero Drift		25 mkV/°C
Analog Output
Analog Outputs		1
DA Converter	Number of DACs	1
	Resolution	12 bit
	Type	AD7948
Output Ranges	Internal Reference, Voltage	0...+10,0...+5 V
	External Reference, Voltage	-10...+10 V
Output	Driving Capability	5 mA
Nonlinearity	Differential	1/2 LSB
Start-up Value	Voltage	0 V
Digital Input
Digital Inputs	Total	16
	TTL	16
Input Voltage	Logic Level 0	0...0.8 V
	Logic Level 1	2...5 V
Input Current	Logic Level 0	0.4 mA
	Logic Level 1	20 mkA
Digital Output
Digital Output Channels	Total	16
	TTL, without Isolation	16
Output Voltage	Logic Level 0	0...0.5 V
	Logic Level 1	2.7...5 V
Output Current	Logic Level 0	8 mA
	Logic Level 1	400 mkA
Timers/Counters
Timers/Counters	Total	2
	16-bits	1
	32-bits	1
	Model	8254 Compatible
Frequency Base		2 MHz
Data Transfer		Polling, interrupt, DMA
I/O Configurations
I/O Adress Space		200H...3FFH
DMA Channel		Yes
IRQ		3,4,5,6,7,9,10,11,12,14,15
Cables & Connectors
Connectors		2xIDC-20,DB37 Female
Power
Current	+5V	320 mA
Daughter Boards
Daughter Boards		DB-16P, DB-16R, DB-37, DB-8025, DB-8125, DB-8225/1, DB-8225/1/DIN, DB-8225/2, DB-8225/2/DIN, DN-20, DN-20/N, DN-37, DN-37/N
Software
Software		DOS utility for test and calibration, libraries and drivers for MS DOS, Widows 95/98/NT, LabVIEW, Trace Mode
Operation
Operation	Temperature	0...+50 °C
	Humidity	0...90 %
Storage
Storage	Temperature	-20...+70 °C
	Humidity	0...90 % (5..95)
Dimensions and Weight
Dimensions	Length	143 mm
	Depth	107 mm
Weight		0.128 kg

Cechy produktu:
Komputery przemysłowe
Moduł do wbudowania
Karta rozszerzeń PC
Typ urządzenia ZigBee
Producent	ICPDAS
Interfejsy	GPIO
Typ modułu	Moduł I/O
Typ urzadzenia	Karta pomiarowa
Rozszerzenia	ISA
I/O	Wejścia analogowe Wyjścia analogowe Wejścia cyfrowe Wyjścia cyfrowe
Rozszerzenia	ISA
