CAN-2053C

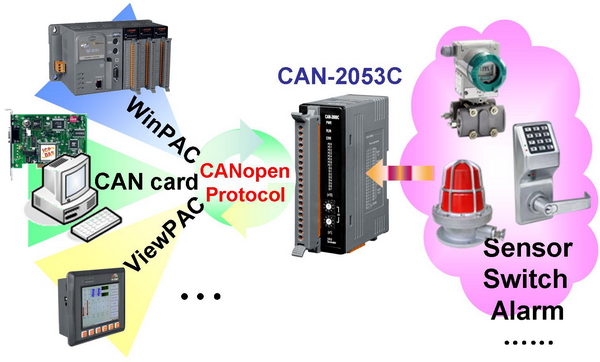

Moduł CAN z 16-kanałowymi izolowanymi cyfrowymi wejściami (slave).

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Product specification
CANopen Interface
NMT	Slave
Error Control	Node Guarding protocol / Heartbeat Consumer
No. of PDOs	10Rx , 10Tx
PDO Modes	Event Triggered, Remotely requested, Cyclic and acyclic SYNC
PDO Mapping	Available
No. of SDOs	1 server, 0 client
Emergency Message	Yes
CANopen Version	DS-301 v4.02
Device Profile	DSP-401 v2.1
Specification	ISO-11898-2, CAN 2.0A and CAN 2.0B
Baud Rate (bps) Setting by Rotary Switch	10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, and 1 M
Node ID Setting by Rotary Switch	1 ~ 99
Terminator Resistor	Switch for 120 terminator resistor
Connector	5-pin screwed terminal block (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V+)
EDS file	Yes
Digital Input
Channels	16 (Sink/Source)
ON Voltage Level	+3.5 ~ +30 VDC
OFF Voltage Level	+1 VDC Max.
Input Impedance	3 k, 0.3 W
Intra-module Isolation	3750 Vrms
ESD Protection	4 kV contact for each channel
LED
CANopen Status	3 LEDs for PWR/RUN/ERR
Terminal Resister	1 LED as terminal resister indicators
DI LED	16 LEDs as digital input indicators
Power
Power Supply	Unregulated +10 ~ +30 VDC
Power Consumption	1.5 W
Mechanism
Installation	DIN-Rail
Dimensions	32.3 mm x 99 mm x 77.5 mm ( W x L x H ) Detail
Environment
Operating Temp.	-25 ~ +75 C
Storage Temp.	-30 ~ +80 C
Humidity	10 ~ 90% RH, non-condensing

Cechy produktu:
Moduł przemysłowy
Konwertery
Typ urządzenia ZigBee
Producent	ICPDAS
Typ modułu	Moduł I/O
Interfejsy	CAN
I/O	Wejścia cyfrowe Wejścia izolowane
