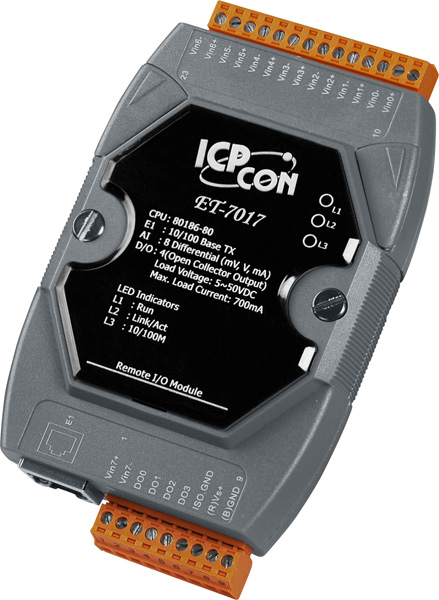

ET-7017



ET-7017, posiada wbudowany serwer WWW, który umożliwia konfiguracje, monitorowanie oraz kontrole wejścia/wyjścia poprzez przeglądarkę WWW. Ponadto, dzięki funkcji HMI, niepotrzebne już są umiejętności programowania czy HTML; tworzenie dynamicznych i atrakcyjnych stron WWW do monitorowania i kontroli wejść/wyjść będzie przyjazne dla użytkownika jak nigdy dotąd. ET-7017 oferuje łatwy i bezpieczny dostęp dla użytkowników kiedykolwiek i gdziekolwiek się znajdują! ET-7017 także wspiera protokół Modbus/TCP dzięki czemu może zostać zintegrowany z prawie każdym oprogramowaniem typu SCADA.

ET-7017 jest 16-bitowym modułem,posiadającym 8-kanałowe różnicowe wejścia analogowe oraz 4-kanałowe wyjścia cyfrowe. Moduł ten dostarcza programowalny zakres na wszystkich kanałach analogowych (+/-150mV, +/-500mV, +/-1V, +/-5V, +/-10V, +/-20mA, 0~20mA and 4~20mA. Wyjścia cyfrowe mogą być ustawione jako wyjście alarmowe. Każdy kanał analogowy może być skonfigurowany na niezależnym zakresie oraz posiada ochronę przeciwprzepięciową 240Vrms. Napięcie bądź prąd wejściowy wybierany poprzez zworki.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Product specification
Software
Built-In Web Server	Yes
Web HMI	Yes
I/O Pair Connection	Yes
Communication
Ethernet Port	10/100 Base-TX with Auto MDI/MDI-X
Protocol	Modbus/TCP, Modbus/UDP
Security	ID, Password and IP Filter
Dual Watchdog	Yes, Module (0.8 second), Communication (Programmable)
LED Indicators
L1 (System Running)	Yes
L2 (Ethernet Link/Act)	Yes
L3 (Ethernet 10/100 M Speed)	Yes
PoE Power	-
2 Way Isolaiton
Ethernet	1500 VDC
I/O	2500 VDC
EMS Protection
ESD (IEC 61000-4-2)	4 kV Contact for each terminal and 8 kV Air for random point
EFT (IEC 61000-4-4)	+/-4 kV for Power
Power Requirements
Reverse Polarity Protectionn	Yes
Powered from terminal block	Yes, 10 ~ 30 VDC
Powered from PoE	-
Consumption	2.6 W
Mechanical
Dimensions (W x L x D)	72 mm x 123 mm x 35 mm
Installation	DIN-Rail or Wall mounting
Environment
Operating Temperature	-25 °C ~ +75 °C
Storage Temperature	-30 °C ~ +80 °C
Humidity	10 ~ 90% RH, non-condensing
Analog Input
Input Channels	8 (Differential)
Input Type	+/-150 mV, +/-500 mV, +/-1V, +/-5V, +/-10V +/-20 mA, 0 ~ 20 mA, 4 ~ 20 mA (jumper selectable)
Individual Channel Configuration	Yes
Resolution	Normal Mode 16-bit Fast Mode 12-bit
Sampling Rate	Normal Mode 10 Samples/Sec. (Total) Fast Mode 60 Samples/Sec. (Total)
Accuracy	Normal Mode +/-0.1% Fast Mode +/-0.5% or better
Zero Drift	+/-20 V/C
Span Drift	+/-25 ppm/C
Overvoltage Protection	240 Vrms
Input Impedance	Voltage 2 MΩ Current 125Ω
Common Mode Rejection	86 dB Min.
Normal Mode Rejection	100 dB
Digital Output
Output Channels	4
Type	Isolated Open Collector (Sink)
Max. Load Current	700 mA/Channel
Load Voltage	5 VDC ~ 50 VDC
Overvoltage Protection	60 VDC
Overload Protection	1.4 A
Short-circuit Protection	Yes
Power On Value	Yes, Programmable
Safe Value	Yes, Programmable

Cechy produktu:
Moduł przemysłowy
Konwertery
Producent	ICPDAS
Interfejsy	Ethernet
Typ modułu	Moduł I/O
Cechy urządzenia	Panel WWW
Interfejsy sieciowe	10/100 TX
Rodzaj switcha	Nieświatłowodowe
I/O	Wejścia analogowe Wyjścia cyfrowe Wejścia izolowane
