GW-7228

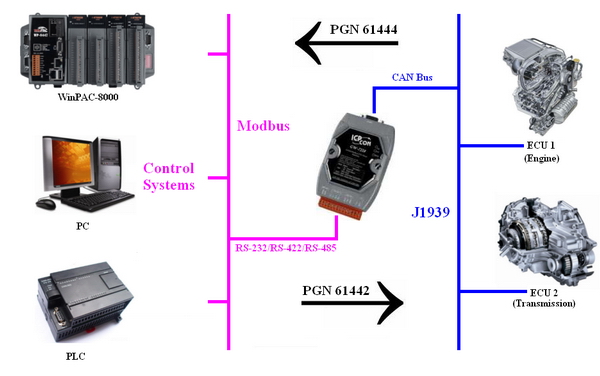

Konwerter protokołu J1939 na Modbus RTU Slave. Posiada porty: RS-232, RS-422. Możliwość montażu na szynie DIN.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Product specification
Hardware
J1939 Port Channels	1
CAN Interface
Transceiver	NXP 82C250
Connector	9-pin D-sub connector
Baud Rate (bps)	250k
Isolation	3000 VDC power protection on CAN side, 2500Vrms photo-couple isolation on CAN bus
Terminator Resistor	120 Ohm
Specification	ISO-11898-2, CAN 2.0A and CAN 2.0B
Pin Assignment	C.I.A. DS-102 (CAN_H=7, CAN_L=2)
UART Interface
Connector	14-pin screw terminal connecter
COM1	RS-232(TXD, RXD, GND)/RS-422(Tx+, Tx-, Rx+, Rx-)/ RS-485(D+, D-)
Baud Rate (bps)	2400, 4800, 9600, 19200, 38400, 57600, 115200
LED
Round LED	PWR / J1939 / MODBUS
Power
Power supply	+10 ~ +30 VDC
Power Consumption	1.5 W
Dip Switch	Init (Firmware Update) / Normal (Firmware Operation)
Mechanism
Installation	DIN-Rail
Dimensions	108mm x 72mm x 35mm (H x W x D)
Environment
Operating Temp.	-25 ~ 75°C
Storage Temp.	-30 ~ 80°C
Humidity	10 ~ 90% RH, non-condensing

Cechy produktu:
Konwerter
Producent	ICPDAS
Cechy urządzenia	Modbus
Porty szeregowe	RS-232 RS-422
Typ konwertera	Konwerter prosty
Cechy urządzenia	Konwerter prosty
Rodzaj montażu	Szyna DIN
