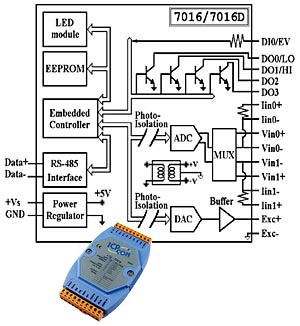

I-7016

Moduł z 2 wejściami analogowymi dla mostków tensometrycznych z ochroną izolacyjną. Interfejs RS-485.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Construction
Construction		Module with Serial Interface,DIN Rail Mounting,Plastic Case
Interface
Interface	Type	RS-485
	Data Transfer Rate	1200,2400,4800,9600,19200,38400,57600,115200 Bit/sec
	Max Communication Distance	1200 m
	Communication Protocol	Protocol Compatible with ADAM-4000
	Max Modules Number in Network	2048
Analog Input
Analog Input Channels	Total	2
	Differential	2
	Bridge Circuit	2
Input Sensor	Strain Gauge	Yes
	Power for Sensor	0...+10V@40mA
Input Ranges	Bipolar, Voltage	-0.015...+0.015,-0.05...+0.05,-0.1...+0.1,-0.5...+0.5,-1...+1,-2.5...+2.5 V
	Bipolar, Current	-20...+20 mA
Input Impedance	Voltage Inputs	20 MOhm
	Current Inputs	125 Ohm
Input	Current-to-Voltage Converter	On-board,125 Om
	Max Input Overvoltage	35 V
	Bandwidth	5.24 Hz
AD Converter	Resolution	24 bit
	Speed	10 Samples/sec
	Conversion Type	Sigma-Delta ADC
	Trigger Mode	Pacer
Isolation		3000 V
Accuracy		-0.05...+0.05 %
CMRR		150 dB
NMRR		100 dB
Zero Drift		0.5 mkV/°C
Analog Output
Analog Outputs		1
DA Converter	Number of DACs	1
	Resolution	12 bit
Isolation		3000 V
Output Ranges	Internal Reference, Voltage	0...+10 V
Output	Impedance	12 Ohm
	Driving Capability	40 mA
Accuracy		-0.05...+0.05 %
Digital Input
Digital Inputs	Total	1
	Without Isolation	1
Input Voltage	Logic Level 0	0...+1 V
	Logic Level 1	+3.5...+30 V
Digital Output
Digital Output Channels	Total	4
	OK, without Isolation	4
Switching Current	DC	30 mA
Switching Voltage	DC	30 V
Power Dissipation		300 mW
Timers/Counters
Timers/Counters	Total	1
Input Frequency	Frequency Mode	0...50 Hz
Processor
On Board CPU		8051 Compatible
Watchdog Timer
Watchdog Timer		Yes
Cables & Connectors
Connectors		Screw Terminal
Power
Power Requirements		+10...+30V
Power Consumption		2.4 W
MTBF
MTBF		80000 h
Operation
Operation	Temperature	-20...+75 °C
Dimensions and Weight
Dimensions	Length	122 mm
	Depth	72 mm
	Height	25 mm
Certifications
GOST Certificate (Russia)		ROSS TW.AIO64.B03757
Pattern Approval Certificate of Measuring Instruments		TW.C.34.004.9772

Cechy produktu:
Moduł przemysłowy
Konwertery
Typ urządzenia ZigBee
Producent	ICPDAS
Interfejsy	GPIO
Typ modułu	Moduł I/O
I/O	Wejścia analogowe Wejścia cyfrowe Wyjścia cyfrowe Wejścia izolowane
