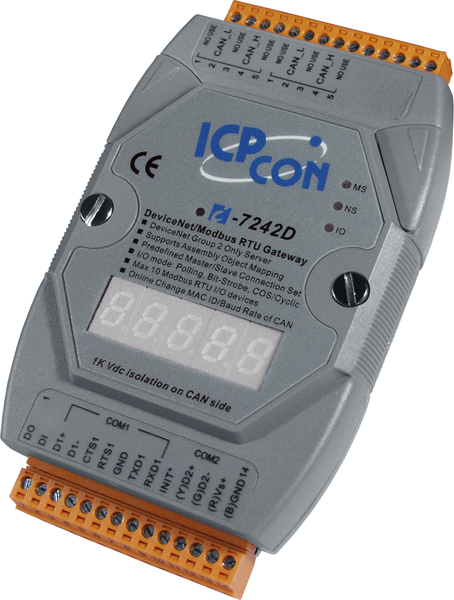

I-7242D

I-7242D to jeden z produktów CAN firmy ICP DAS. Urządzenie to umożliwia użytkownikom master sieci DeviceNet na komunikowanie się z urządzeniami typu slave sieci Modbus RTU. Generalnie jest to konwerter protokołów pracujący w sposób transparentny. Razem z urządzeniem dostarczane jest oprogramowanie do konfiguracji I-7242D, dzięki temu podłączenie urządzenia do sieci jest szybkie i łatwe.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Product specification
Hardware
CPU	80188, 40 MHz or compatible
SRAM/Flash/EEPROM	512 KB / 512 KB / 16 KB
Watchdog	Watchdog IC
CAN Interface
Controller	NXP SJA1000T with 16 MHz clock
Transceiver	NXP 82C250
Connector	5-pin screwed terminal block (CAN_L, CAN_SHLD, CAN_H, N/A for others)
Isolation	1000 VDC for DC-to-DC, 2500 Vrms for photo-couple
Protocol	DeviceNet Volumn I ver2.0, Volumn II ver2.0
UART Interface
COM 1	RS-232 (For configuration)
COM 2	RS-485 (Self-turner inside)
Baud Rate (bps)	1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200
Data bit	7, 8
Stop bit	1, 2
Parity	None, Even, Odd
Protocol	Modbus RTU
LED
Round LED	MS LED, NS LED, IO LED
5-digit 7 Segment	Yes
Power
Power supply	Unregulated +10 ~ +30 VDC
Protection	Power reverse polarity protection, Over-voltage brown-out protection
Power Consumption	3 W
Mechanism
Dimensions	72mm x 33mm x 122mm (W x L x H)
Environment
Operating Temp.	-25 ~ 75 C
Storage Temp.	-40 ~ 80 C
Humidity	5 ~ 95% RH, non-condensing
