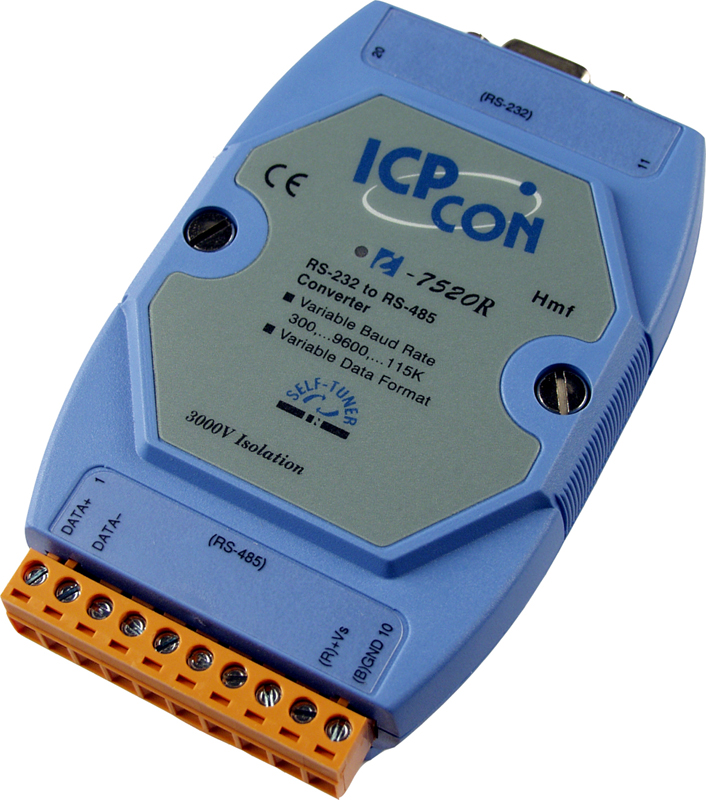

I-7520R

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Features:

Auto switching baud rate, 300~115200 bps 3000 VDC isolation protection at RS-485 side ESD protection RS232/422/RS-485 data line Transmission speed up to 115.2 Kbps Power Inputs +10 ~ +30 VDC Supports operating temperatures from –25 ~ +75 ℃ DIN-Rail

Product specification
I-7520R Interface	RS-232:TxD, RxD, GND RS-485: Data+, Data
2-wire cabling/4-wire cabling	Belden 8941 (2P twisted-pair cable)/ Belden 8942 (4P twisted-pair cable), When different cables are used, the transmission distance may change
Transfer distance	Max. 1,200 m for speed 9.6 K bps Max. 400 m for speed 115.2 K bps
Supports Max devices	Maximum of 256 devices(Without repeater).
Self-Tuner Asic inside	Yes.
Speed	300~115200 bps
ESD Protection	Yes.
Isolation voltage	3000 VDC at RS-485 side
Connection	DB9(Female to RS-232) Removable 10-pin Terminal Block (For RS-422/485)
LED Display	1 LED as Power/Communication Indicator
Power
Input Voltage Range	+10 ~ +30 VDC (Non-isolation)
Power Consumption	0.05 A @ 24 V = 1.2 W, +/-5 %
Casing
Mechanical	Plastic
Flammability	UL 94V-0 materials
Dimensions	122 mm x 72 mm x 33 mm
Installation	DIN-Rail
Environment
Operating Temperature	-25C ~ 75 C
Storage Temperature	-30C ~ 75 C
Ambient Relative Humidity	10% ~ 90% RH, non-condensing

Cechy produktu:
Konwerter
Konwertery
Typ urządzenia ZigBee
Producent	ICPDAS
Porty szeregowe	RS-232 RS-485
Typ konwertera	Konwerter prosty
Cechy urządzenia	Konwerter prosty
I/O	Wejścia izolowane
