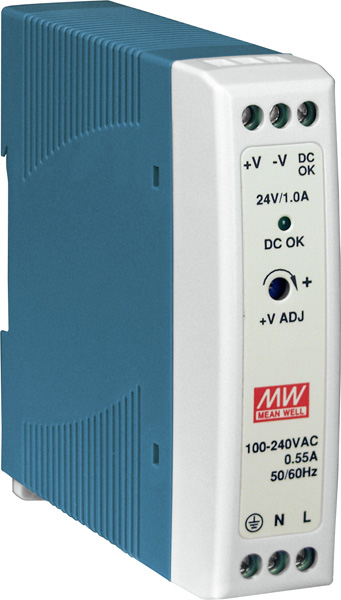

MDR-20-24

24-Watowy przemysłowy zasilacz z montażem na szynie DIN.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Product specification
Input
Voltage range	85 ~ 264 VAC 120 ~ 370 VDC
Frequency range	47 ~ 63Hz
Efficiency (Typ.)	84%
AC Current (Typ.)	0.55 A/115 VAC 0.35 A/230 VAC
Inrush Current (Typ.)	COLD START 20 A/115 VAC 40 A/230 VAC
Leakage current	less than 1 mA / 240 VAC
Output
DC Voltage	24 VDC
Rated Current	1 A
Current Range	0 ~ 1 A
Rated power	24 W
Ripple and noise (max.)Note.2	150mVp-p
Voltage ADJ. range	21.6 ~ 26.4 V
Voltage Tolerance Note.3	1.0%
Line Regulation	1.0%
Load regulation	1.0%
Setup, rise Time Note.5	50 ms/230 VAC 0 ms/115 VAC at full load
Hold up time (Typ.)	85 ~ 264 VAC 120 ~ 370 VDC
Protection
Overload	105 ~ 160% rated output power Protection type : Constant current limiting, recovers automatically after fault condition is removed
Over voltage	27.6 ~ 32.4V Protection type : Shut down o/p voltage, re-power on to recover
Function
DC OK Active Signal (max.)	18 ~ 27 V/20 mA
Environmental
Working temp.	-20 ~ +70C (Refer to output load derating curve)
Working humidity	20 ~ 90% RH non-condensing
Storage TEMP., humidity	-40 ~ +85C , 10 ~ 95% RH
TEMP. Coefficient	0.03%/C (0 ~ 50C)
Vibration	Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes Mounting: Compliance to IEC60068-2-6
Safety and EMC (Note 4)
Safety standards	UL508, TUV EN60950-1 approved, NEC class 2 / LPS compliant
Withstand voltage	I/P-O/P:3KVACI/P-FG:1.5KVACO/P-FG:0.5KVAC
Isolation resistance	I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC
EMI Conduction and Radiation	Compliance to EN55011,EN55022 (CISPR22), EN61204-3 Class
Hsrmonic current	Compliance to EN61000-3-2,-3
EMS immunity	Compliance to EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55024,EN61000-6-1,EN61204-3, light industry level, criteria A
Others
MTBF	236.9K hrs min. MIL-HDBK-217F (25C )
Dimension (WxHxD)	22.5mm x 90mm x 100mm
Packing	0.19Kg 72pcs/14.7Kg/0.91CUFT

Cechy produktu:
Moduł przemysłowy
Akcesoria, zasilacze
Konwertery
Producent	Mean Well
Moc	20W
Napięcie wyjściowe	24 VDC
Typ akcesoriów	Zasilacz
Rodzaj montażu	Szyna DIN
