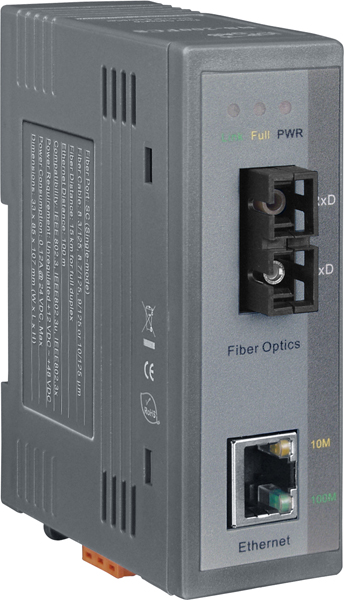

NS-200AFCS

NS-200AFCS to jednomodowy konwerter przemysłowy Ethernet 10/100 Base-T na Światłowód 100 Base-FX ze złączem SC. Posiada funkcje automatycznego wykrywania prędkości transmisji oraz auto MDI/MDI-X.

Główne cechy

• Auto MDI / MDI-X
• Każdy port posiada funkcję automatycznego wykrywania prędkości transmisji (10/100 Mbps)
• Architektura "Store-and-forward"
• Full duplex IEEE 802.3x
• Zasilanie: +12 ~ +48 VDC
• Zakres temperatur pracy: 0 °C ~ +70 °C
• Montaż na szynie DIN

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Product specification
Technology
Standards	IEEE802.3, 802.3u, 802.3x
Processing Type	Store and forward wire speed switching
MAC Addresses	1024
Memory Bandwidth	1.4 Gbps
Interface
RJ45 port	10/100BaseT(X) auto negotiation speed, Full duplex mode, and auto MDI/MDI-X connection
Fiber port	100 Base-FX (SC/ST connectors)
LED Indicators	10/100M, Link/Act, Full duplex(Fiber Port)
Ethernet Isolation	1500 Vrms 1 minute
Frame Ground for EMS Protection	Yes
Multi Mode (NS-200AFT, NS-200AFT-T, NS-200AFC, NS-200AFC-T )	Multi mode fiber cables:50/125, 62.5/125 or 100/140 m Distance :2 km, (62.5/125 mrecommended) for full duplex Wavelength : 1300 or 1310nm Min. TX Output:- 20 dBm Max. TX Output: -14 dBm RX Sensitivity: -34 to -31 dBm
Single Mode (NS-200AFCS, NS-200AFCS-T, NS-200AFCS-40T)	Single-mode fiber cables: 8.3/125, 8.7/125, 9/125 or 10/125m Distance: 15 km, (9/125 m recommended) for full duplex Wavelength: 1300 or 1310nm Min. TX Output: - 15 dBm Max. TX Output: -8 dBm RX Sensitivity: -36 to -31 dBm
Ethernet Transmission distance	Ethernet : 2-pair UTP/STP Cat.3,4,5, EIA/TIA-568 100-ohm Fast Ethernet : 2-pair UTP/STP Cat. 5, EIA/TIA-568 100-ohm
Power
Input Voltage Range	+10 ~ +48 VDC (Non-isolation)
Power consumption	0.12 A @ 24 VDC, +/- 5% arrowed with 100M Full duplex
LED Indicator	Yes
Protection	Power reverse polarity protection
Frame Ground for EMS Protection	Yes
Mechanical
Case	Plastic (Flammability UL 94V-0)
Dimensions (W x H x D)	33mm x 107mm x 85mm
Installation	DIN rail mount
Environmental
Operating Temperature	0C ~ +70C(-30C ~ +75C with T models)
Storage Temperature	-30 ~ +85C
Ambient Relative Humidity	10% ~ 90% RH, non-condensing

Cechy produktu:
Konwerter
Urządzenia ethernetu przemysłowego
Konwertery
Typ urządzenia ZigBee
Producent	ICPDAS
Interfejsy	Ethernet Światłowód
Interfejsy sieciowe	10/100 TX 100Mb FX
Gniazdo sieciowe	SC
Typ konwertera	Konwerter prosty
Cechy urządzenia	Konwerter prosty
Typ akcesoriów	Wtyczka
Typ akcesoriów	Wtyczka
Rodzaj switcha	Jednomodowy
