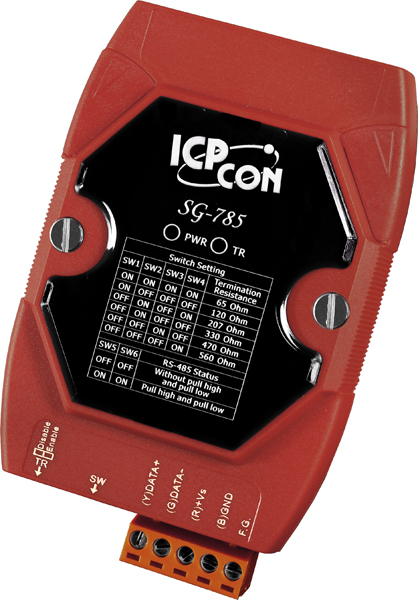

SG-785

SG-785 to moduł dzięki któremu można polepszyć komunikacje po RS-485. Dzięki niemu można ustawiać rezystory w technologii "pull-high" i "pull-low". SG-785 posiada ponadto 15-krokowy nastawny switch do wyłączania rezystorów.

Main Features

• Switch selectable pull-high/pull-low resistors
• 15-step switch selectable termination resistor
• LED Indicator for Power/ Termination
• DIN-Rail mountable

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Product specification
Interface	RS-485
Pull-high/pull-low Resistance	1k ohm
Termination Resistance	15 steps, 65 ~ 560 ohm
LED Display	1 red LED as power indicator, 1 green LED as termination indicator
Power
Input Range	10 ~ 30 VDC
Power Consumption	0.5 W
Environment
Operating Temperature	-25 C ~ +75 C
Storage Temperature	-40 C ~ +80 C
Humidity	5 ~ 95% RH, Non-condensing

SW1	SW2	SW3	SW4	Termination Resistance (ohm)
ON	ON	ON	ON	65
ON	ON	ON	OFF	74
ON	ON	OFF	ON	76
ON	OFF	ON	ON	81
ON	OFF	OFF	ON	99
ON	OFF	ON	OFF	96
ON	ON	OFF	OFF	88
ON	OFF	OFF	OFF	120
OFF	ON	ON	ON	144
OFF	ON	ON	OFF	193
OFF	ON	OFF	ON	207
OFF	ON	OFF	OFF	330
OFF	OFF	ON	ON	256
OFF	OFF	ON	OFF	470
OFF	OFF	OFF	ON	560

SW5	SW6	Termination Resistance (ohm)
ON	OFF	Add a pull high resistor to D+ line
OFF	ON	Add a pull low resistor to D- line
ON	ON	Add a pull high resistor to D+ line and add a pull low resistor to D- line

Cechy produktu:
Moduł przemysłowy
Konwertery
Typ urządzenia ZigBee
Producent	ICPDAS
Porty szeregowe	RS-485
Typ konwertera	Hub
Cechy urządzenia	Hub
