VSX-6153-V2

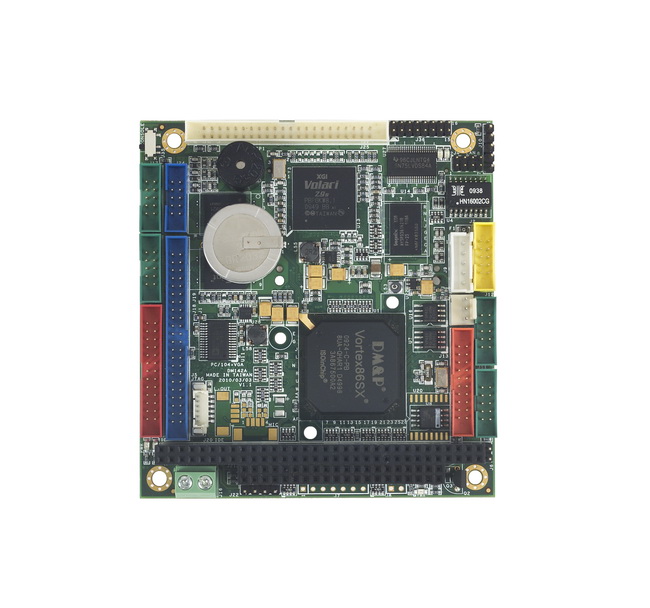

VDX-6153V2 to moduł ICOP PC/104:CPU Vortex86SX- 300MHz, 128MB RAM, 2xUSB, VGA, LCD, LVDS, LAN, GPIO, CF.

Cechy produktu:

Procesor Vortex86SX- 300MHz Zgodny ze standardem PC/104 Pamięć RAM 128/256MB DDR2 Programowalny Watchdog Timer Układ graficzny XGI Volari Z9s Układ dźwiękowy CM119 USB Obsługa 10/100Mbps Ethernet Obsługa Compact Flash Type I/II Wbudowany dysk 2MB SPI Flash Obsługa MSTI EmbedDisk Module Obsługa microSD (opcjonalnie) Temperatura pracy: -20C ~ +70C, -40C ~ +85C

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Product specification
SoC	DM&P SoC CPU Vortex86SX- 300MHz Real Time Clock with Lithium Battery Backup
Cache	L1:16K I-Cache, 16K D-Cache
Bus	PC/104 standard compliant
BIOS	AMI BIOS
System Memory	128/256 DDR2 Onboard
Watchdog Timer 0 & 1 Sets	Software programmable from 30.5µ sec.to 512 sec. x2 sets (Watchdog 1 fully compatible with M6117D)
VGA	XGI Volari Z9s Chipset XGI Volari Z9s Chipset VGA and TFT Flat Panel Interface Support Onboard 32MB VGA Memory, support resolution up to 1280x1024, 16M colors
Audio	CM119 USB audio controller
LAN	Integrated 10/100Mbps Half/Full duplex capability
Flash Disk Support	Onboard 2MB SPI Flash Disk MSTI EmbedDisk Module (16MB and above) Compact Flash Type I/II
I/O Interface	Enhanced IDE port x1 RS-232 port x3 RS-232/422/485 port x1 USB port (Ver2.0) x2 Parallel port x1 16-bit GPIO port x1 10/100Mbps Ethernet port x1
Connector	2.0mm 44-pin box header for IDE x1 2.0mm 44-pin box header for LCD x1 2.0mm 26-pin box header for Printer x1 2.0mm 20-pin box header for 16-bit GPIO x1 2.0mm 16-pin header for LVDS x1 2.0mm 10-pin box header for VGA x1 2.0mm 10-pin box header for USB x1 2.0mm 10-pin box header for RS-232 x4 2.0mm 8-pin header for Ethernet x1 2.54mm 5-pin box header for Keyboard x1 2.54mm 5-pin header for Mouse x1 2.54mm 4-pin header for -5V, -12V +12V, GND x1 2.54mm 3-pin header for RS-485 x1 2.54mm 2-pin header for Reset x1 2.54mm 7-pin header for Redundancy Signal x1 (Optional) 2.54mm 2-pin header for System-Fail-SW x1 (Optional) 1.25mm 6-pin wafer for JTAG x1 1.25mm 4-pin wafer for Line-out/MIC-in x2 (Optional)
Power Requirement	Single Voltage +5V @ 480mA
Weight	90g
Board Size	90 x 96mm (3.54 x 3.77 inches)

Cechy produktu:
Komputery przemysłowe
Moduł do wbudowania
Typ urządzenia ZigBee
Producent	ICOP
Interfejsy	USB GPIO Ethernet
Interfejsy graficzne	LVDS
Dysk	CompactFlash
Cechy urządzenia	Programowalny
Typ urzadzenia	Jednopłytkowe
Szybkość procesora	Do 500MHz
Typ procesora	Vortex
Inne	Wyświetlacz
Rodzaj switcha	Nieświatłowodowe
I/O	Wejścia cyfrowe Wyjścia cyfrowe
Rodzaj modułu do wbudowania	Komputer jednopłytkowy
Format	PC/104
Typ konwertera	Konwerter programowalny
