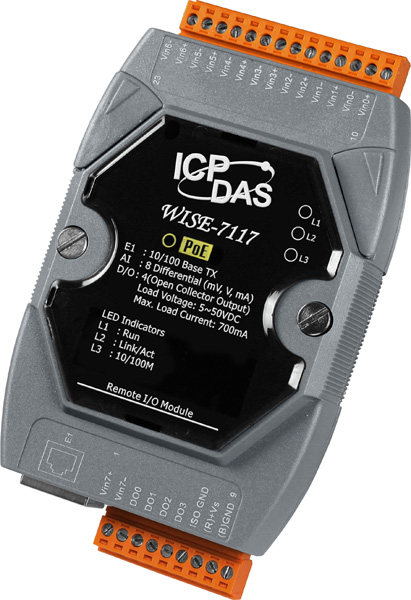

WISE-7117

Produkty z serii WISE (Web Inside, Smart Engine) firmy ICP DAS mogą pracować jako urządzenia sterujące i monitorujące prace innych urządzeń dla wielu rozwiązań przemysłowych. Oferują one przyjazny użytkownikowi interfejs, pozwalający na konfigurację urządzenia prostymi komendami IF-THEN-ELSE - nie wymagają programowania. Dzięki temu czas potrzebny na poznanie urządzenia a co za tym idzie na zaimplementowanie go w systemie jest o wiele krótszy a co za tym idzie, redukcji ulegają także koszty.

WISE-7117 zgodny jest ze specyfikacją IEEE 802.3af (PoE). Dzięki temu może być zasilany bezpośrednio z sieci Ethernet. Funkcjonalność ta sprawia, że systemy budowane w oparciu o WISE-7117 są prostsze w projektowaniu, zajmują mniej miejsca, wymagają mniej kabli oraz nie potrzebują dodatkowego zasilania. WISE-7117 sprawdza się równie efektywnie w systemach nie opartych o PoE.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Features:

Built-in Web Server for IF-THEN-ELSE rule setting Built-in IF-THEN-ELSE rule enigne for logic operation No more programming. Just click and get done! Support IO, Counter, Timer, Email operations Modbus/TCP Protocol for SCADA Software Seamless Integration IEEE 802.3af-compliant Power over Ethernet (PoE) 10/100 Base-TX Ethernet AI Type: 8 Differential (mV, V, mA) DO Type: 4 Open Collector Outputs Over Voltage Protection is up to 240 Vrms 2-way Isolation/ESD protection

Product specification
Analog Input
Input Channels	8 (Differential)
Input Type (Jumper Selectable)	+/-150 mV, +/-500 mV, +/-1V, +/-5V, +/-10V +/-20 mA, 0 ~ 20 mA, 4 ~ 20 mA
Resolution	16-bit
Sampling Rate	10 Samples/Sec.(Total)
Accuracy	+/-0.1%
Zero Drift	+/-10 V/C
Span Drift	+/-25 ppm/C
Over Voltage Protection	240 Vrms
Input Impedance	Voltage 2 M Current 125
Common Mode Rejection	86 dB Min.
Normal Mode Rejection	100 dB
Individual Channel Configuration	Yes
Digital Output
Output Channels	4
Output Type	Isolated Open Collector (Sink)
Max. Load Current	700 mA/Channel
Load Voltage	5 VDC ~ 50 VDC
Overvoltage Protection	60 VDC
Overload Protection	1.4 A
Short-circuit Protection	Yes
System
CPU	16-bit CPU
SRAM	512 KB
Flash Memory	512 KB
EEPROM	16 KB
Watchdog	Yes
Communication
PoE Ethernet Port	10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
2 Way Isolation
I/O	2500 VDC
EMS Protection
ESD (IEC 61000-4-2)	4 kV Contact for each terminal and 8 kV Air for random point
EFT (IEC 61000-4-4)	+/-4 kV for Power
LED Indicators
PoE	PoE On
L1	System Running
L2	Ethernet Link/Act
L3	Ethernet 10/100M Speed
Power Requirements
Reserve Polarity Protection	Yes
Powered from terminal block	Yes, 12 ~ 48 VDC
Powered from PoE	Yes, IEEE 802.3af, Class1
Power Consumption	3.1 W
Mechanical
Dimensions (W x H x D)	72 mm x 123 mm x 35 mm
Installation	DIN-Rail or Wall mounting
Environment
Operating Temperature	-25C ~ +75 C
Storage Temperature	-30C ~ +80 C
Relative Humidity	10 ~ 90% RH, non-condensing

Cechy produktu:
Komputer, Sterownik PLC
Moduł przemysłowy
Konwertery
Typ urządzenia ZigBee
Producent	ICPDAS
Interfejsy	Ethernet
Typ modułu	Moduł I/O
Cechy urządzenia	Panel WWW
Szybkość procesora	Do 500MHz
Inne	Szeroki zakres temperatur
Rodzaj switcha	Nieświatłowodowe
I/O	Wejścia analogowe Wejścia izolowane
Typ procesora	80186
