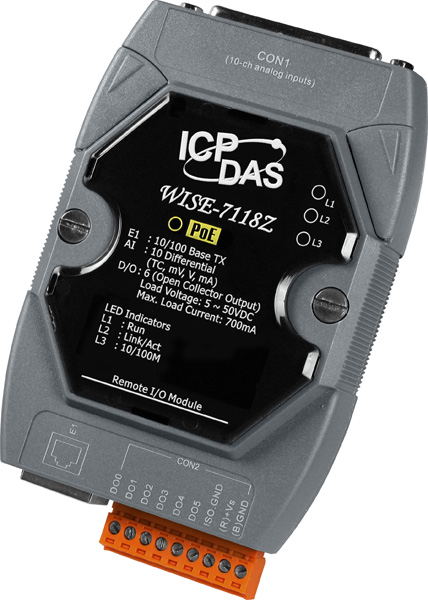

WISE-7118Z

Produkty z serii WISE (Web Inside, Smart Engine) firmy ICP DAS mogą pracować jako urządzenia sterujące i monitorujące prace innych urządzeń dla wielu rozwiązań przemysłowych. Oferują one przyjazny użytkownikowi interfejs, pozwalający na konfigurację urządzenia prostymi komendami IF-THEN-ELSE - nie wymagają programowania. Dzięki temu czas potrzebny na poznanie urządzenia a co za tym idzie na zaimplementowanie go w systemie jest o wiele krótszy a co za tym idzie, redukcji ulegają także koszty.

WISE-7118Z zgodny jest ze specyfikacją IEEE 802.3af (PoE). Dzięki temu może być zasilany bezpośrednio z sieci Ethernet. Funkcjonalność ta sprawia, że systemy budowane w oparciu o WISE-7118Z są prostsze w projektowaniu, zajmują mniej miejsca, wymagają mniej kabli oraz nie potrzebują dodatkowego zasilania. WISE-7118Z sprawdza się równie efektywnie w systemach nie opartych o PoE.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Features:

Built-in Web Server for IF-THEN-ELSE rule setting Built-in IF-THEN-ELSE rule enigne for logic operation No more programming. Just click and get done! Support IO, Counter, Timer, Email operations Modbus/TCP Protocol for SCADA Software Seamless Integration IEEE 802.3af-compliant Power over Ethernet (PoE) 10/100 Base-TX Ethernet Support Current Input, Voltage Input and Thermocouple Input Over Voltage Protection is up to 240 Vrms 6-channel Digital Outputs 2-way Isolation/ESD Protection

Product specification
Analog Input
Input Channels	10 (Differential)
Input Type	+/-15 mV, +/-50 mV, +/-100 mV, +/-500 mV,+/-1 V, +/-2.5 V +/-20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Requires Optional External 125 Resistor) Thermocouple (J, K, T, E, R, S, B, N,C, L, M, LDIN43710)
Resolution	16-bit
Sampling Rate	10 Samples/Sec. (Total)
Accuracy	+/-0.1% or better
Zero Drift	+/-0.5 uV/C
Span Drift	+/-25 ppm/C
Overvoltage Protection	240 Vrms
Input Impedance	more than 300 k
Common Mode Rejection	150 dB Min.
Normal Mode Rejection	100 dB
Individual Channel Configuration	Yes
Temperature outputs consistency	Yes
Stable temperature output in the field	Yes
Open Wire Detection	Yes
Digital Output
Output Channels	6
Output Type	Isolated Open Collector (Sink)
Max. Load Current	700 mA/Channel
Load Voltage	5 VDC ~ 50 VDC
Overvoltage Protection	60 VDC
Overload Protection	1.4 A
Short-circuit Protection	Yes
System
CPU	16-bit CPU
SRAM	512 KB
Flash Memory	512 KB
EEPROM	16 KB
Watchdog	Yes
Communication
PoE Ethernet Port	10/100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
2 Way Isolation
I/O	2500 VDC
EMS Protection
ESD (IEC 61000-4-2)	4 kV Contact for each terminal and 8 kV Air for random point
EFT (IEC 61000-4-4)	+/-4 kV for Power
LED Indicators
PoE	PoE On
L1	System Running
L2	Ethernet Link/Act
L3	Ethernet 10/100M Speed
Power Requirements
Reserve Polarity Protection	Yes
Powered from terminal block	Yes, 12 ~ 48 VDC
Powered from PoE	Yes, IEEE 802.3af, Class1
Consumption	3.0 W
Mechanical
Dimensions (W x H x D)	72 mm x 123 mm x 35 mm
Installation	DIN-Rail or Wall mounting
Environment
Operating Temperature	-25 C ~ +75 C
Storage Temperature	-30 C ~ +80 C
Humidity	10 ~ 90% RH, non-condensing

Cechy produktu:
Komputer, Sterownik PLC
Moduł przemysłowy
Konwertery
Typ urządzenia ZigBee
Producent	ICPDAS
Interfejsy	Ethernet Termopara
Typ modułu	Moduł I/O
Cechy urządzenia	Panel WWW
Szybkość procesora	Do 500MHz
Inne	Szeroki zakres temperatur
Rodzaj switcha	Nieświatłowodowe
I/O	Wejścia analogowe Wejścia izolowane
Typ procesora	80186
