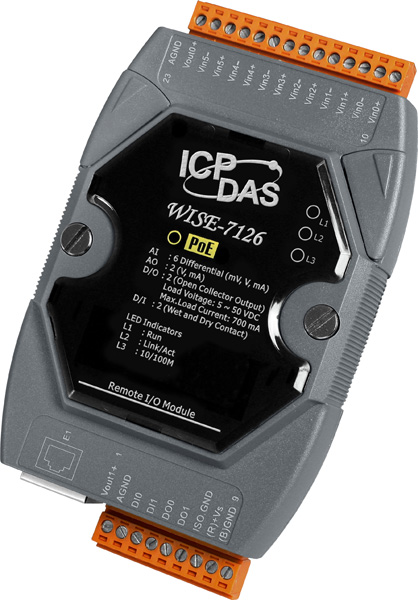

WISE-7126

Produkty z serii WISE (Web Inside, Smart Engine) firmy ICP DAS mogą pracować jako urządzenia sterujące i monitorujące prace innych urządzeń dla wielu rozwiązań przemysłowych. Oferują one przyjazny użytkownikowi interfejs, pozwalający na konfigurację urządzenia prostymi komendami IF-THEN-ELSE - nie wymagają programowania. Dzięki temu czas potrzebny na poznanie urządzenia a co za tym idzie na zaimplementowanie go w systemie jest o wiele krótszy a co za tym idzie, redukcji ulegają także koszty.

WISE-7126 zgodny jest ze specyfikacją IEEE 802.3af (PoE). Dzięki temu może być zasilany bezpośrednio z sieci Ethernet. Funkcjonalność ta sprawia, że systemy budowane w oparciu o WISE-7126 są prostsze w projektowaniu, zajmują mniej miejsca, wymagają mniej kabli oraz nie potrzebują dodatkowego zasilania. WISE-7126 sprawdza się równie efektywnie w systemach nie opartych o PoE.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Features:

Built-in Web Server for IF-THEN-ELSE rule setting Built-in IF-THEN-ELSE rule enigne for logic operation No more programming. Just click and get done! Support IO, Counter, Timer, Email operations Modbus/TCP Protocol for SCADA Software Seamless Integration IEEE 802.3af-compliant Power over Ethernet (PoE) 10/100 Base-TX Ethernet AI: 6 (mV, V, mA) AO: 2 (V, mA) DO: 2 (Open Collector Output) DI: 2 (Dry+Wet)

Product specification
Analog Input
Input Channels	6 (Differential)
Input Type (Jumper Selectable)	+/-500 mV, +/-1V, +/-5 V, +/-10 V +0 mA ~ +20 mA, +/-20 mA, 4 ~ 20 mA
Resolution	16-bit
Sampling Rate	10 Samples/Sec.
Accuracy	+/-0.1%
Zero Drift	+/-20 uV/C
Span Drift	+/-25 ppm/C
Overvoltage Protection	240 Vrms
Input Impedance	2M
Common Mode Rejection	86 dB Min.
Normal Mode Rejection	100 dB
Individual Channel Configuration	Yes
Analog Output
Output Channels	2
Output Type (jumper selectable)	+0 V~ +5 V, +/-5 V, +0 V~ +10 V,+/-10 V +0 mA ~ +20 mA, +4 mA ~ +20 mA
Individual Channel Configuration	Yes
Resolution	12-bit
Accuracy	+/-0.1% of FSR
Voltage Output Capability	10 V@20 mA
Current Load Resistance	500
Open Wire Detection	Yes, for 4 ~ 20mA only
Digital Input
Input Channels	2
Dry Contact (Source)	On Voltage Level Close to GND Off Voltage Level Open Effective Distance for Dry Contact 500M Max.
Wet contact	On Voltage Level +1 VDC Max. Off Voltage Level +3.5 VDC ~ +30 VDC
Counters	Channels 2 Max. Counts 16-bit (65535) Max. Input Frequency 50 Hz Min. Pulse Width 10 ms
Overvoltage Protection	30 VDC
Digital Output
Output Channels	2
Output Type	Isolated Open Collector (Sink)
Max Load Current	700 mA/Channel
Load Voltage	+5 VDC ~ +50 VDC
Overvoltage Protection	60 VDC
Overload Protection	1.4 A
Short-circuit Protection	Yes
System
CPU	16-bit CPU
SRAM	512 KB
Flash Memory	512 KB
EEPROM	16 KB
Watchdog	Yes
Communication
PoE Ethernet Port	10 / 100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
2 Way Isolation
I/O	2500 VDC
EMS Protection
ESD (IEC 61000-4-2)	4 kV Contact for each terminal and 8 kV Air for random point
EFT (IEC 61000-4-4)	+/-4 kV for Power
LED Display
PoE	PoE On
L1	System Running
L2	Ethernet Link/Act
L3	Ethernet 10/100M Speed
Power Requirements
Reserve Polarity Protection	Yes
Powered from terminal block	Yes, 12 ~ 48 VDC
Powered from PoE	Yes, IEEE 802.3af, Class1
Consumption	4.2 W
Mechanical
Dimensions (W x H x D)	72 mm x 123 mm x 35 mm
Installation	DIN-Rail or Wall mounting
Environment
Operating Temperature	-25 ~ +75 C
Storage Temperature	-30 ~ +80 C
Relative Humidity	10 ~ 90% RH, non-condensing

Cechy produktu:
Konwerter
Komputer, Sterownik PLC
Konwertery
Typ urządzenia ZigBee
Producent	ICPDAS
Interfejsy	GPIO Ethernet
Typ modułu	Moduł I/O
Cechy urządzenia	Panel WWW
Szybkość procesora	Do 500MHz
Typ konwertera	Konwerter prosty
Inne	Szeroki zakres temperatur
Cechy urządzenia	Konwerter prosty
Rodzaj switcha	Nieświatłowodowe
I/O	Wejścia analogowe Wyjścia analogowe Wejścia cyfrowe Wyjścia cyfrowe
Typ procesora	80186
