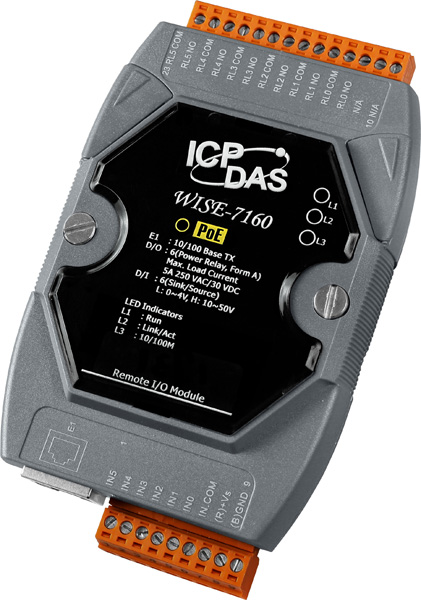

WISE-7160

Produkty z serii WISE (Web Inside, Smart Engine) firmy ICP DAS mogą pracować jako urządzenia sterujące i monitorujące prace innych urządzeń dla wielu rozwiązań przemysłowych. Oferują one przyjazny użytkownikowi interfejs, pozwalający na konfigurację urządzenia prostymi komendami IF-THEN-ELSE - nie wymagają programowania. Dzięki temu czas potrzebny na poznanie urządzenia a co za tym idzie na zaimplementowanie go w systemie jest o wiele krótszy a co za tym idzie, redukcji ulegają także koszty.

WISE-7160 zgodny jest ze specyfikacją IEEE 802.3af (PoE). Dzięki temu może być zasilany bezpośrednio z sieci Ethernet. Funkcjonalność ta sprawia, że systemy budowane w oparciu o WISE-7160 są prostsze w projektowaniu, zajmują mniej miejsca, wymagają mniej kabli oraz nie potrzebują dodatkowego zasilania. WISE-7160 sprawdza się równie efektywnie w systemach nie opartych o PoE.

Tabelka poniżej prezentuje parametry techniczne urządzenia. W przypadku, gdyby prezentowane w niej informacje były niekompletne lub budziły wątpliwości prosimy o kontakt mailem bądź telefonicznie z naszym działem technicznym. Dodatkowo służymy pomocą w doborze właściwego urządzenia tak, aby optymalnie spełniało wymagania Państwa projektu.

Features:

Built-in Web Server for IF-THEN-ELSE rule setting Built-in IF-THEN-ELSE rule enigne for logic operation No more programming. Just click and get done! Support IO, Counter, Timer, Email operations Modbus/TCP Protocol for SCADA Software Seamless Integration IEEE 802.3af-compliant Power over Ethernet (PoE) 10/100 Base-TX Ethernet 2-way Isolation/ESD Protection DO Type: 6 Power Relay (Form A) DI Type: 6 Wet Contact (Sink, Source)

Product specification
Digital Input
Input Channels	6
Input Type	Wet Contact (Sink, Source)
On Voltage Level	+10 VDC ~ +50 VDC
Off Voltage Level	+4 VDC Max.
Input Impedance	10 k
Counters	Max. Count 65535 (16 bits) Max. Input Frequency 50 Hz Min. Pulse Width 10 ms
Overvoltage Protection	+70 VDC
Power Relay
Output Channels	6
Output Type	Power Relay, Form A (SPST N.O.)
Operating Voltage Range	250 VAC/30 VDC
Max. Load Current	5.0 A/channel at 25 C
Operate Time	6 ms (Typical)
Release Time	3 ms (Typical)
Electrical Life (Resistive Load)	VDE: 5A 250 VAC 30,000 ops (10 ops/minute) at 75 C 5A 30 VDC 70,000 ops (10 ops/minute) at 75 C UL: 5A 250 VAC/30 VDC 6,000 ops. 3A 250 VAC/30 VDC 10,000 ops.
Mechanical Life	20,000,000 ops. at no load (300 ops./minute)
System
CPU	16-bit CPU
SRAM	512 KB
Flash Memory	512 KB
EEPROM	16 KB
Watchdog	Yes
Communication
PoE Ethernet Port	10 / 100 Base-TX (With Link, Activity LED Indicator) and automatic MDI/MDI-X
2 Way Isolation
I/O	3000 Vrms
EMS Protection
ESD (IEC 61000-4-2)	4 kV Contact for each terminal
EFT (IEC 61000-4-4)	+/-2 kV for Power
LED Indicators
PoE	PoE On
L1	System Running
L2	Ethernet Link/Act
L3	Ethernet 10/100M Speed
Power Requirements
Reserve Polarity Protection	Yes
Powered from terminal block	Yes, 12 ~ 48 VDC
Powered from PoE	Yes, IEEE 802.3af, Class1
Consumption	4.8 W
Mechanical
Dimensions (W x H x D)	72 mm x 123 mm x 35 mm
Installation	DIN-Rail or Wall mounting
Environment
Operating Temperature	-25 C ~ +75 C
Storage Temperature	-30 C ~ +80 C
Humidity	10 ~ 90% RH, non-condensing

Cechy produktu:
Komputer, Sterownik PLC
Moduł przemysłowy
Konwertery
Typ urządzenia ZigBee
Producent	ICPDAS
Interfejsy	Ethernet
Typ modułu	Moduł I/O Moduł przekaźnikowy
Cechy urządzenia	Panel WWW
Szybkość procesora	Do 500MHz
Inne	Szeroki zakres temperatur
Rodzaj switcha	Nieświatłowodowe
I/O	Wejścia cyfrowe Wyjścia cyfrowe Wejścia izolowane Wyjścia przekaźnikowe
Typ procesora	80186
